Обратный клапан: ключевой элемент в трубопроводных системах

Обратный клапан – это простой, но жизненно важный компонент в системах трубопроводов, предотвращающий обратное движение среды (жидкости или газа). Он защищает оборудование, предотвращает утечки и обеспечивает стабильность работы различных систем, от бытовых коммуникаций до сложных промышленных процессов.

Что такое обратный клапан?

Обратный клапан представляет собой устройство, которое автоматически закрывается при попытке среды двигаться в обратном направлении. Он позволяет потоку проходить только в одну сторону, предотвращая возможные повреждения трубопровода, насосов и других элементов системы.

Устройство и принцип работы

Основные элементы обратного клапана включают:

- Корпус – изготовленный из прочных материалов, таких как сталь, латунь или пластик.

- Запорный механизм – может быть в виде диска, шарика или створки, который отвечает за блокировку обратного потока.

- Уплотнительные элементы – предотвращают утечку среды.

Принцип работы прост:

- При движении среды в правильном направлении давление открывает клапан.

- При попытке потока двигаться в обратную сторону запорный механизм закрывается, блокируя обратное движение.

Виды обратных клапанов

На рынке доступно множество видов обратных клапанов, подходящих для различных условий эксплуатации:

1. Пружинные дисковые клапаны

  Компактны и подходят для горизонтальных и вертикальных установок.

2. Шаровые клапаны

  Идеальны для жидкостей с твердыми включениями, таких как сточные воды.

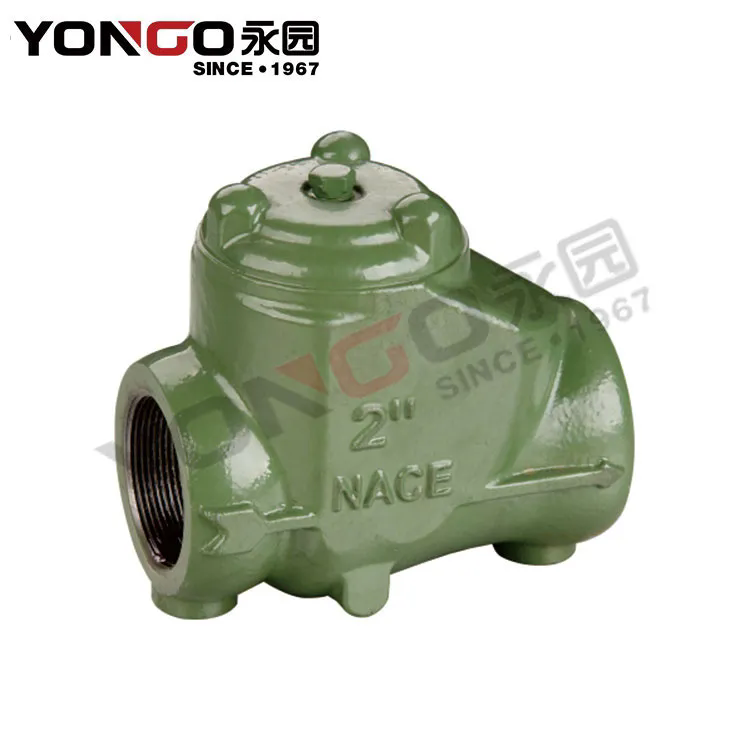

3. Поворотные клапаны

  Подходят для трубопроводов большого диаметра.

4. Двустворчатые клапаны

  Обеспечивают минимальное сопротивление потоку, часто используются в системах вентиляции и кондиционирования.

5. Подъемные клапаны

  Устанавливаются на вертикальных трубопроводах и обеспечивают высокую герметичность.

Применение обратных клапанов

Обратные клапаны находят применение во множестве сфер, включая:

- Системы водоснабжения: предотвращают обратное течение воды в насосах и кранах.

- Отопление и кондиционирование: обеспечивают стабильную циркуляцию теплоносителя или воздуха.

- Промышленные установки: защищают оборудование в химической, нефтегазовой и пищевой промышленности.

- Канализация: предотвращают затопления и возврат сточных вод.

Преимущества использования обратного клапана

1. Автоматическое управление

  Не требует внешнего источника энергии или сложной системы управления.

2. Защита оборудования

  Уменьшает риск поломок из-за обратного давления.

3. Долговечность

  Качественные материалы и простая конструкция обеспечивают долгий срок службы.

4. Экономия средств

  Предотвращение аварийных ситуаций снижает затраты на ремонт и обслуживание.

Как выбрать подходящий обратный клапан?

При выборе обратного клапана учитывайте следующие факторы:

- Тип рабочей среды: вода, пар, газ или химические вещества.

- Условия эксплуатации: давление, температура, скорость потока.

- Материал корпуса и уплотнителей: для агрессивных сред выбирайте устойчивые материалы, такие как нержавеющая сталь или полимеры.

- Тип монтажа: резьбовое, фланцевое или муфтовое соединение.

Заключение

Обратный клапан – это надежное решение для защиты трубопроводных систем от обратного потока. Его установка позволяет обеспечить бесперебойную работу оборудования, минимизировать риски аварий и продлить срок службы всей системы.

Правильный выбор и качественная установка клапана – залог безопасности и эффективности работы трубопровода. Не забывайте о регулярном обслуживании, чтобы устройство работало стабильно и надежно на протяжении многих лет.
